Robustes Aluminiumgehäuse mit Borosilikat- bzw. PMMA-Glas Einsatz.

  • Voller Durchgang
  • Max. Betriebsdruck 10 bar
  • Nennweite DN80/DN100
  • Min. Temperatur -20 °C
  • Max Temperatur +80 °C
  • Borosilikatglas, optional PMMA
  • EPDM Dichtungen, optional FKM

Erhältlich in Materialkombinationen aus Grauguss, Stahl und Edelstahl.

  • Voller Durchgang
  • Max. Betriebsdruck 10 bar
  • Nennweite DN80/DN100
  • Min. Temperatur -20 °C
  • Max Temperatur +80 °C
  • Zulauf: Innengewinde DIN 259
  • Auslauf: Außengewinde DIN 259

Erhältlich in Materialkombinationen aus Aluminium, Grauguss und Edelstahl.

  • Direktbeaufschlagt
  • Max. Betriebsdruck 6 bar
  • Nennweite DN50…DN150
  • Min. Temperatur -20 °C
  • Max Temperatur +80 °C
  • Zulauf: Flansch DIN 1902-1
  • Auslauf: Flansch DIN 1902-1

Erhältlich in Materialkombinationen aus Aluminium, Grauguss und Edelstahl.

  • Direktbeaufschlagt
  • Max. Betriebsdruck 6 bar
  • Nennweite DN80/DN100
  • Min. Temperatur -20 °C
  • Max Temperatur +80 °C
  • Zulauf: TW-Flansch DIN 28460
  • Auslauf: TW-Flansch DIN 28460

Erhältlich in Materialkombinationen aus Aluminium, Grauguss und Edelstahl.

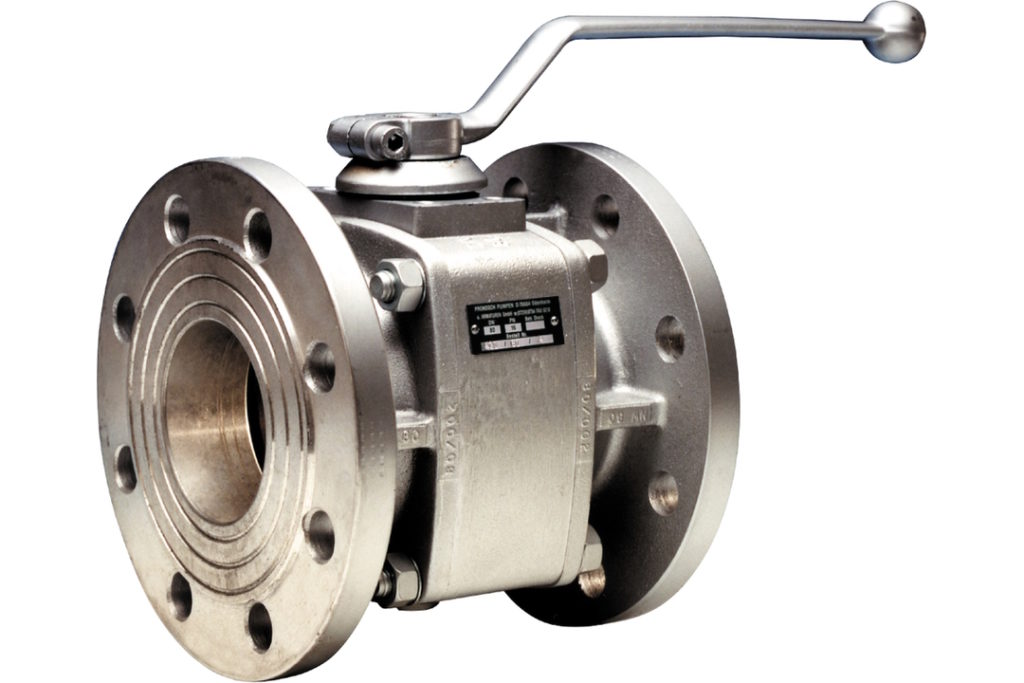

  • Nenndruck PN16
  • Nennweite DN50…DN200
  • Min. Temp.1) -15 / -20 / -40 °C
  • Max Temp.2) 3) +80 / +180 / 230 °C
  • Zulauf: Flansch DIN 1092-1 PN16
  • Auslauf: Flansch DIN 1092-1 PN16
  • Baulänge nach EN 558-1

Erhältlich in Materialkombinationen aus Aluminium, Grauguss und Edelstahl.

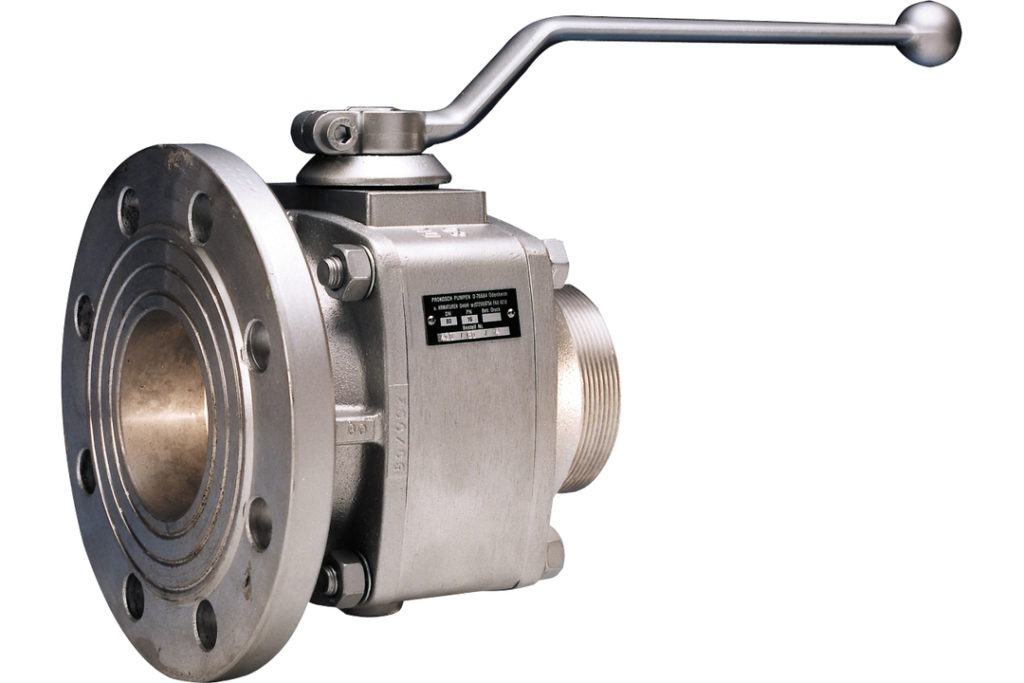

  • Nenndruck PN16
  • Nennweite DN50…DN100
  • Min. Temp.1) -15 / -20 / -40 °C
  • Max Temp.2) 3) +80 / +180 / 230 °C
  • Zulauf: Flansch DIN 1092-1 PN16
  • Auslauf: Aussengewinde
  • Gewinde nach DIN ISO 259

Erhältlich in Materialkombinationen aus Aluminium, Grauguss und Edelstahl.

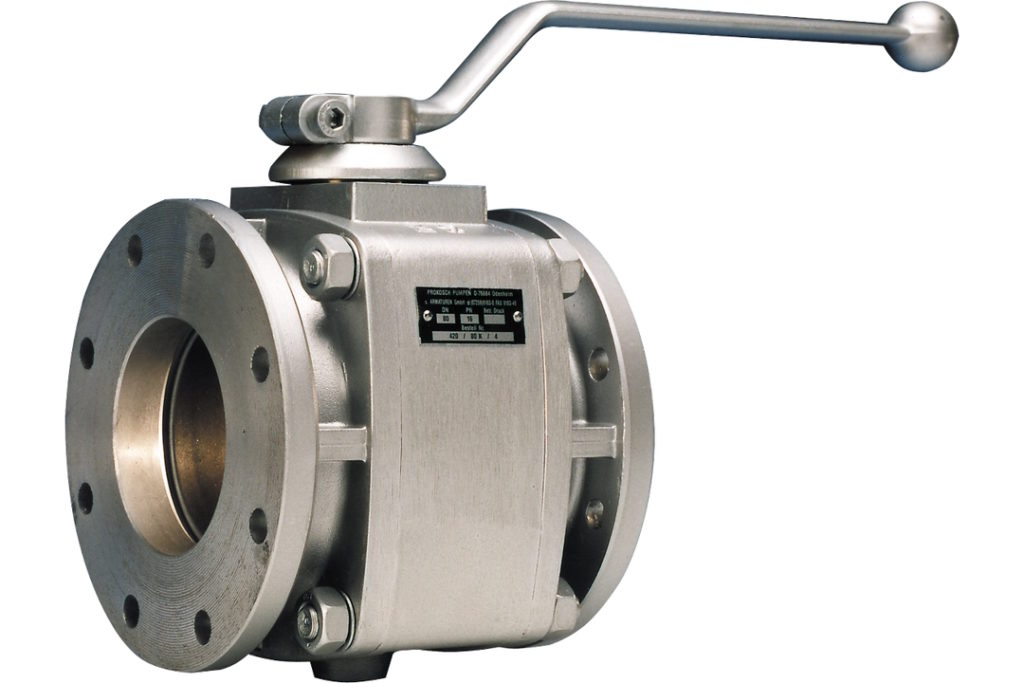

  • Nenndruck PN10, optional PN16
  • Nennweite DN50…DN100
  • Min. Temp.1) -15 / -20 / -40 °C
  • Max Temp.2) 3) +80 / +180 / 230 °C
  • Zulauf: TW-Flansch DIN 28460
  • Auslauf: TW-Flansch DIN 28460
  • Optional Flansche nach TTMA

Erhältlich in Materialkombinationen aus Aluminium, Grauguss und Edelstahl.

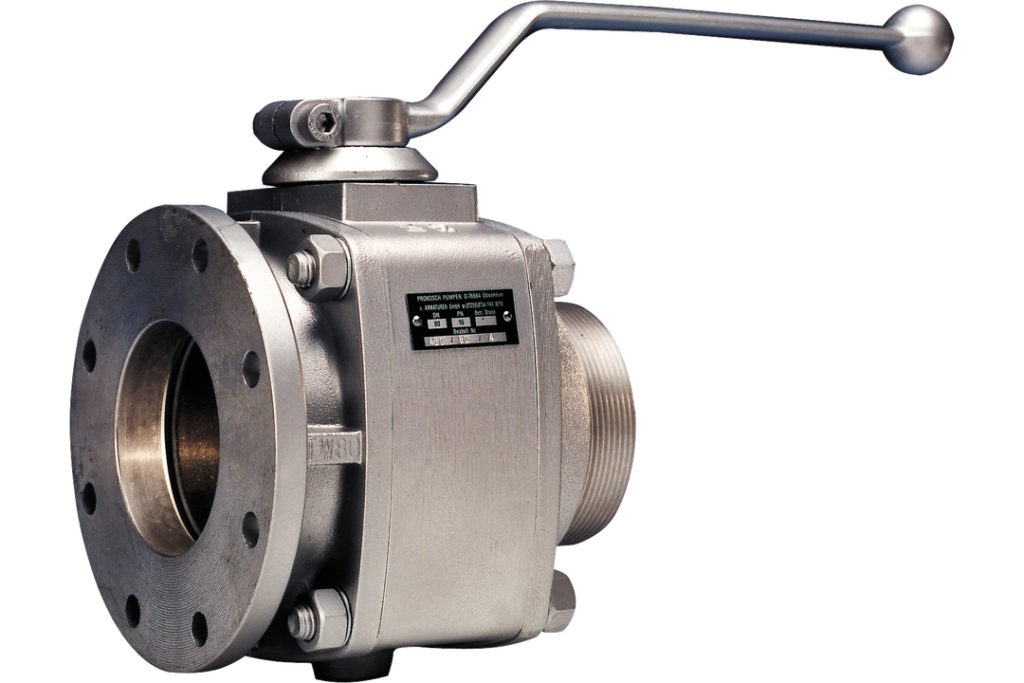

  • Nenndruck PN10, optional PN16
  • Nennweite DN50…DN100
  • Min. Temp.1) -15 / -20 / -40 °C
  • Max Temp.2) 3) +80 / +180 / 230 °C
  • Zulauf: TW-Flansch DIN 28460
  • Auslauf: Außengewinde
  • Gewinde nach DIN ISO 259

Erhältlich in Materialkombinationen aus Aluminium, Grauguss und Edelstahl.

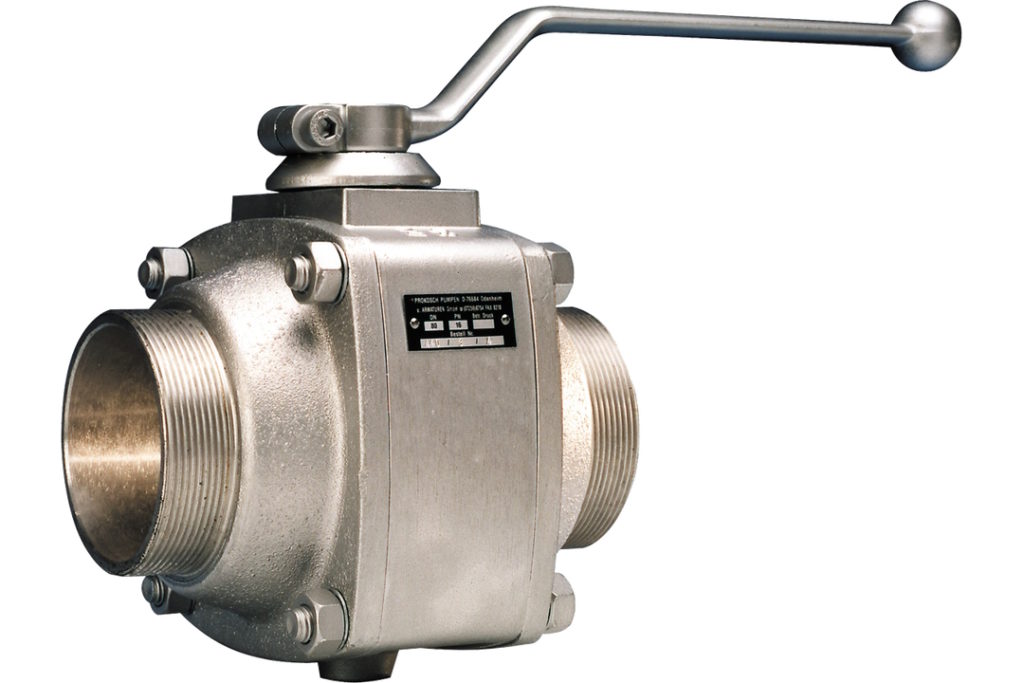

  • Nenndruck PN16
  • Nennweite DN50…DN100
  • Min. Temp.1) -15 / -20 / -40 °C
  • Max Temp.2) 3) +80 / +180 / 230 °C
  • Zulauf: Außengewinde
  • Auslauf: Außengewinde
  • Gewinde nach DIN ISO 259

Erhältlich in Materialkombinationen aus Aluminium, Grauguss und Edelstahl.

  • Nenndruck PN16
  • Nennweite DN40…DN100
  • Min. Temp.1) -15 / -20 / -40 °C
  • Max Temp.2) 3) +80 / +180 / 230 °C
  • Zulauf: Innengewinde
  • Auslauf: Innengewinde
  • Gewinde nach DIN ISO 259

Erhältlich in Materialkombinationen aus Aluminium, Grauguss und Edelstahl.

  • Nenndruck PN16
  • Nennweite DN50…DN100
  • Min. Temp.1) -15 / -20 / -40 °C
  • Max Temp.2) 3) +80 / +180 / 230 °C
  • Zulauf: Innengewinde
  • Auslauf: Außengewinde
  • Gewinde nach DIN ISO 259

Erhältlich in Materialkombinationen aus Aluminium, Grauguss und Edelstahl.

  • Nenndruck PN10
  • Nennweite DN80 / DN100
  • Min. Temp.1) -15 / -20 / -40 °C
  • Max Temp.2) +80 / +180
  • Zulauf: TW-Flansch nach DIN 28460
  • Auslauf: Außengewinde
  • Gewinde nach DIN ISO 259

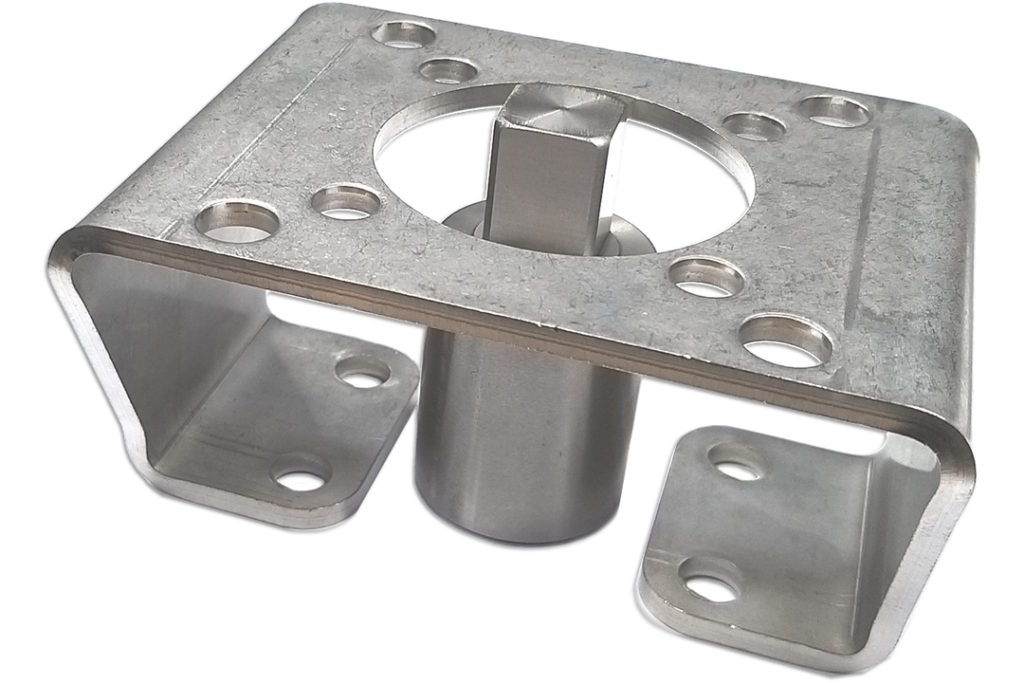

Ermöglicht die Adaption von Antrieben und Zubehör mit Flanschbild nach ISO 5211 an PROKOSCH Kugelhähne

  • Konsole aus Edelstahl V2A
  • Adapter aus Edelstahl V2A
  • ISO 5211 Schnittstelle zum Antrieb
  • PROKOCH Schnittstelle zum Ventil
  • Passende erprobte Antriebe und Zubehör von PROKOSCH erhältlich.

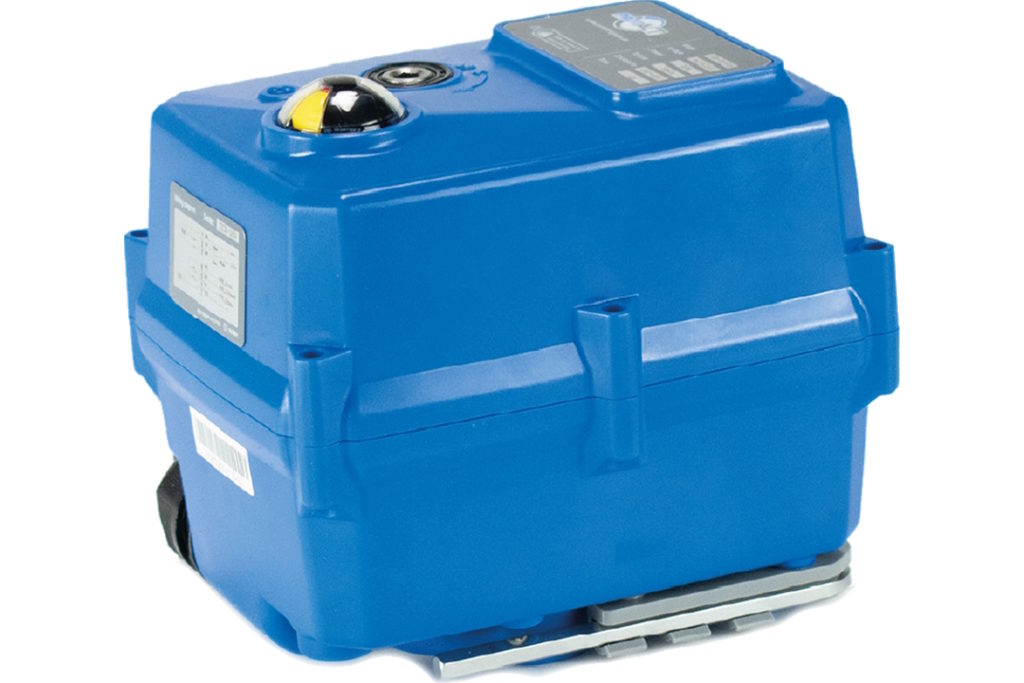

Elektrische Antriebe für Auf/Zu und Regelanwendung

  • Nennspannung 230 / 24 V AC/DC
  • Drehmomente von 50 bis 400 Nm
  • Nenndrehwinkel 90° +/- 2°
  • Schutzart IP67 Klasse I / III
  • Betriebstemperatur -20…+60°C
  • Optional Schnellschaltend bzw. mit Fail-Safe Funktion

Doppel- und Einfachwirkende pneumatische Drehantriebe

  • Paralleler oder Senkrechter Aufbau
  • Drehmomente von 60 bis 800Nm
  • Ausgelegt für 6 bar steuerdruck
  • Nenndrehwinkel 90° +/- 5°
  • Einstellbare Hub und Endlagen
  • Betriebstemperatur -20…+80°C
  • Schnittstellen NAMUR / ISO 5211

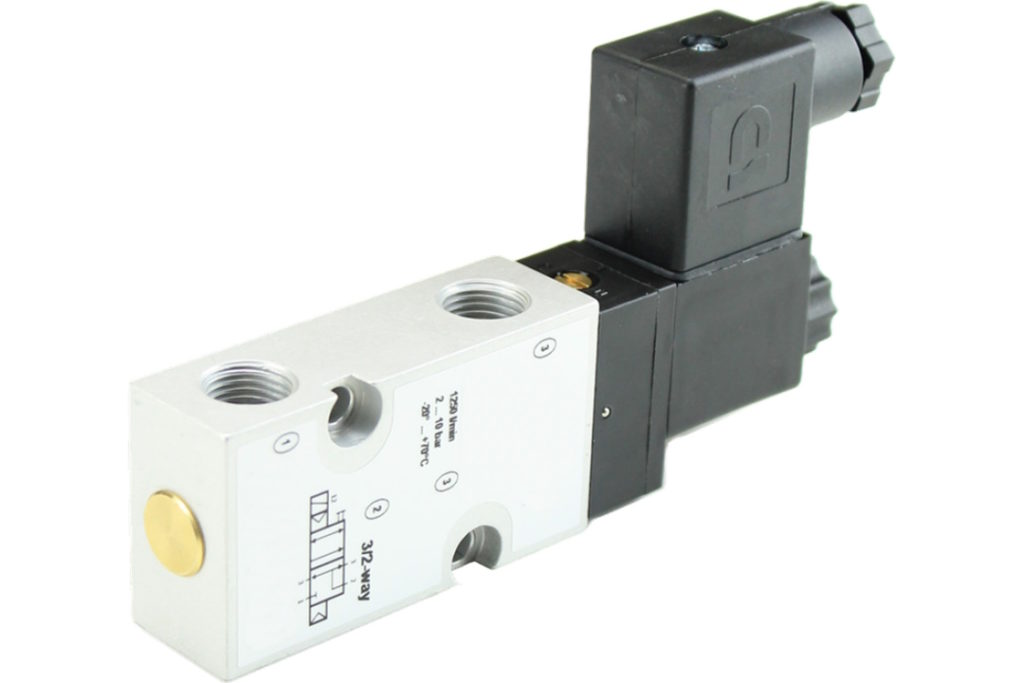

Vorsteuerventile für pneumatische Drehantriebe

  • 3/2- bzw. 5/2-Wege Magnetventil
  • Spule 24 V DC, Optional 240 V AC
  • Steuerdruck 2…10 bar
  • NAMUR Schnittstelle
  • G 1/4″ Anschluss
  • Schutzklasse IP65
  • ATEX Zonen -/1/21/2/22

Endschalterboxen für pneumatische Drehantriebe

  • Schalter mechanisch / induktiv
  • Funktion N.O. / N.C.
  • Schutzklasse IP66 / IP67
  • ATEX Zonen -/1/2/21/22
  • SIL Stufen – / SIL 1-3
  • Visuelle Stellungsanzeige
  • Verstellbare Montagekonsole

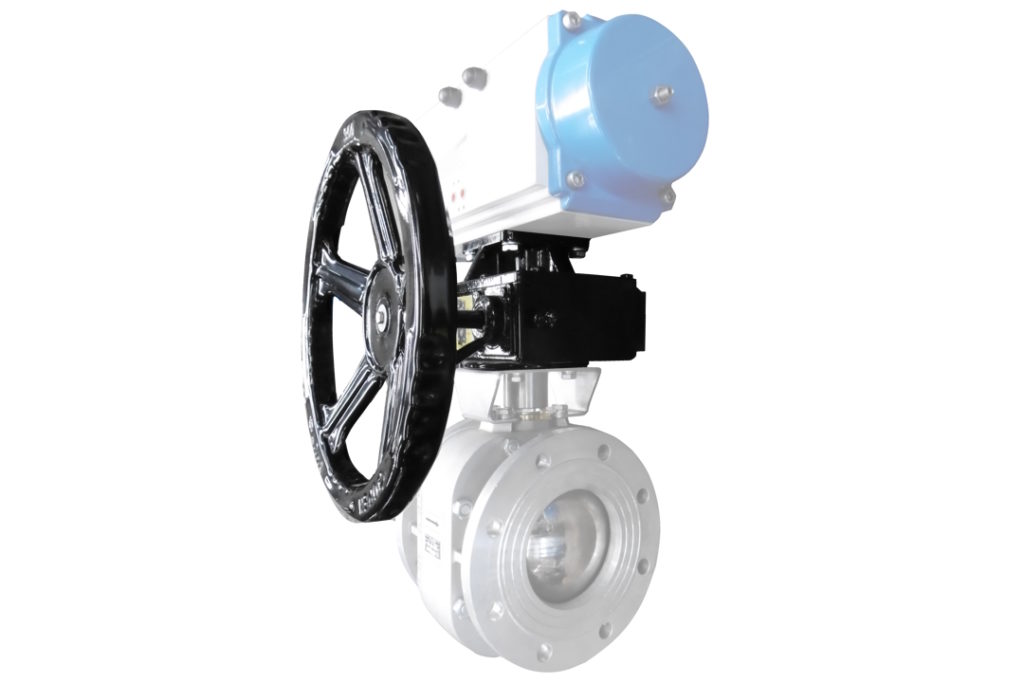

Handnotgetriebe für pneumatische Drehantriebe

  • Geeignet für Einfach und Doppeltwirkende Antriebe
  • Drehmoment 250…2000Nm
  • Temperaturbereich -15…+120°C
  • Anschluss nach ISO 5211
  • Schutzklasse IP67
  • Robuster Aufbau

Sonderausführungen

Sie brauchen was spezielles für Ihre Anwendung?
Gerne erarbeiten wir eine technisch und wirtschaftlich geeignete Lösungen, die Ihren fallspezifischen Medien-, Betriebs- und Umweltanforderungen entspricht. Die maßgeschneiderte Lösungen lassen sich in unseren Betrieb fertigen testen.
Kugelhahn mit Schauglas und Kupplung

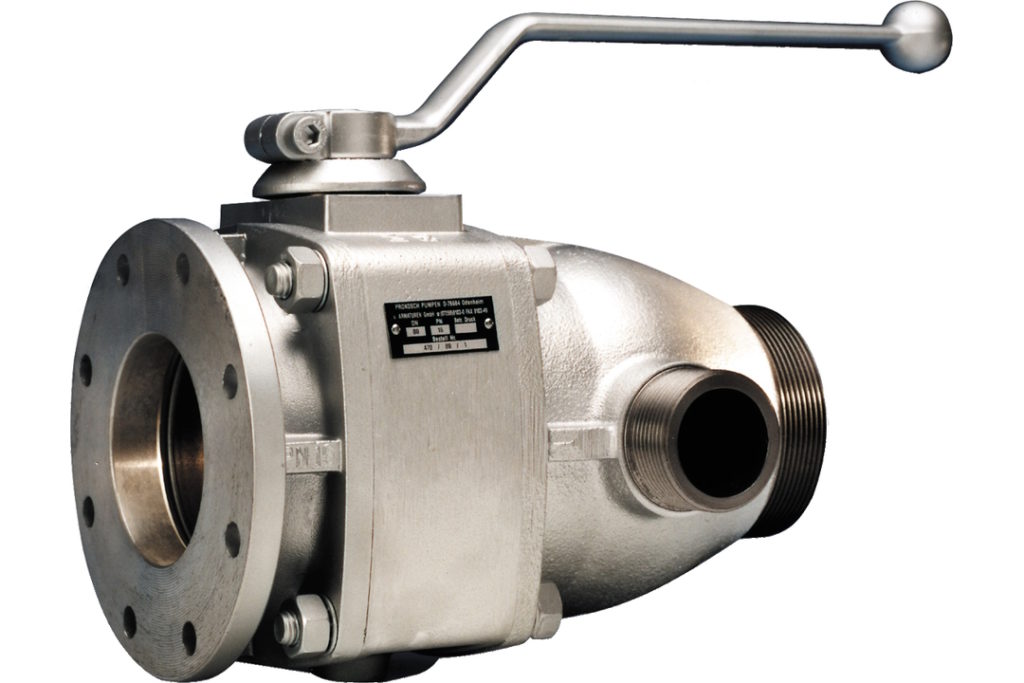

Gerne liefern wir Ihnen die Kugelhähne komplett mit verschiedenen vor- bzw. nachgeschalteten Komponenten wie z.B. Schaugläger, Injektoren, Kupplungen oder Sensoren.
Automatik Antistatik-Kugelhahn für ATEX Anwendung
Kugelhähne mit vorverdrahteter Automatisierung. Automatisierungskomponente von Hersteller nach Kunde vorgebe. Auslegung, Fertigung, Montage und Funktionsprüfung in unserem Werk.
Handventil mit Endschalter
Handbetätigte Kugelhähne können wie automatik-Kugelhähne mit endschalterboxen ausgestattet werden. Diese werden in unseren Werk montiert und eingestellt.
Tankbodenventil
Unsere Kugelhähne können sowohl für Flüssigkeiten als als auch für Granulate für den Einsatz als Tankbodenventile modifiziert werden. Hier ein Beispiel von einem Tankbodenventil mit Spülbohrung. Die Spülbohrung kann für die Spülung oder als schubluftzufuhr für die pneumatische Förderung verwendet werden.
Hier klicken
Automatik-Kugelhahn mit Handnotbetätigung
So wie unsere PROkontrol elektrische Antriebe mit einer Handnotbetätigung ausgestattet sind, können auch pneumatische Antriebe mit einer Handnotbetätigung ausgestattet werden.
Kompakt-Kugelhahn mit PROkontrol Automatisierung
Je nach Kundenwunsch können wir verschiedene Armaturen mit unseren bewähren PROkontrol Automatisierungslösungen bestücken. Die Auslegung und Anwendungspezifische Anpassung der der Automatisierung auf erfolgt durch PROKOSCH.
Messing Muffen-kugelhahn
Standard zweiteilige Messing Muffen-Kugelhähne in 1 1/2" sowie 2" für die weniger anspruchsvolle Anwendungen sind auch bei uns erhältlich.
Granulatkugelhahn mit abschließbarem Hebel
Unsere Kugelhähne lassen sich für die verschiedenste Anwendungen konfigurieren und in Ihren gewünschten Farbe geliefert werden.
Edelstahlkugelhahn mit PROkontrol Automatisierung
Alle Kugelhahnkonfigurationen sind komplett in Edelstahl erhältlich.
Previous slide
Next slide

Auf einen Nenner gebracht

Weniger ist Mehr

Das übersichtliche Baukastenprinzip aller PROKOSCH-Armaturen ermöglicht eine Vielzahl von Kombinationen bezüglich der Werkstoffe sowie Flanschanschlüsse und macht den Austausch der Verschleissteile zum Kinderspiel.
